기타 방화셔터(OTS) · 60분 · 실리카 원단

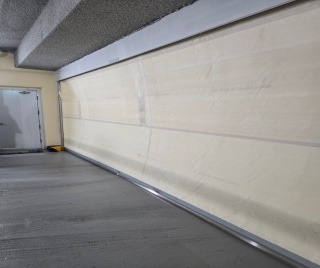

철판 대신 불에 타지 않는 실리카 직물로 개구부를 막는 스크린 방화셔터입니다. 가볍고 셔터박스가 작아 천장 공간이 부족한 곳이나 넓은 실내 방화구획에 적합합니다.
SiO₂(실리카) 96% 이상의 방화셔터 전용 실리카 직물을 사용합니다. 원단 제조사에서 KS F 2268-1 기준 120분 내화 검증을 거친 원단입니다.
원단이 가벼워 셔터박스를 철재보다 작게 만들 수 있어(내화시험체 기준 505 × 350mm, 철재 630 × 500mm) 천장 공간이 부족한 곳에도 설치가 쉽습니다.
가이드레일 상부 입구에 안내 경사면을 두어 스크린이 내려올 때 걸리지 않도록 시공합니다.
스크린 하부에 L바 2개와 하장바를 볼트 체결하고, 하장바 안에 평철을 넣어 스크린이 곧게 내려오도록 무게를 확보합니다.
KICT 세부인정내용에 등록된 구성 재료입니다. 슬랫·원단·강판 두께 등 인정 재료 기준은 그대로 지키고, 전동개폐기·브라켓·셔터박스 크기는 현장 개구부와 셔터 중량에 맞춰 정합니다.
| 구성 | 재질 및 규격 | 품질기준 |
|---|---|---|
| 전동개폐기 | 셔터 중량·개구부에 맞춰 용량 선정 (시험체: 300kg / 200W) | - |
| 브라켓 | 전동개폐기 용량에 맞춰 선정 (시험체: 370 × 200 × 3.2mm) | - |
| 감기 샤프트 | 일반구조용 탄소강관 Ø114.3 × 2mm 이상 | KS D 3566 |
| 셔터박스 | 전기아연도금 강판 1.55mm | KS D 3528 |
| 보강재 | 각형강관 50 × 30 × 1.4mm | KS D 3568 |
| 스크린 원단 | 실리카 직물 두께 0.70mm 이상 | - |
| 가이드레일 | 전기아연도금 강판 1.55mm (가스켓 고정 포함) | KS D 3528 |
| 가스켓 | GS#536 PVC (박스 80mm / 레일 50mm) | - |
| 하장 마감재 | 전기아연도금 강판 1.55mm | KS D 3528 |
※ 위 표와 아래 치수는 KICT 내화시험체 기준입니다. 실제 제품의 전동개폐기 용량, 브라켓, 셔터박스·가이드레일 크기는 현장 조건에 따라 달라질 수 있습니다.
내화시험체 규격: 시험체 스크린 2,850 × 2,650mm · 셔터박스 505 × 350mm · 가이드레일 110 × 75mm
세부인정내용의 시방 기준에 맞춰 설치하고 결선 · 시운전까지 마무리합니다. 현장에 따라 제품만 납품하거나, 시공팀을 함께 연결하거나, 성현 직영 LS셔터가 직접 시공합니다. 어떤 경우든 인정서와 시방 기준을 함께 드립니다.
| 항목 | 담당 | 내용 |
|---|---|---|
| 제어기 뒷 박스 · 감지기 · 중계기 · 배관 · 배선 | 전기/소방 | 취부 |
| AC 전원 | 전기/소방 · 셔터 | 합동 결선 |
| 점검 | 전기/소방 · 셔터 | 합동 |
| PUSH BUTTON · 연동제어기 | 셔터 (성현) | 취부 및 결선 |
감지기 라인, 방재 기동 라인은 소방 담당자와 협의하며, 셔터박스 상단 방화벽체는 별도 공사입니다.
품질인정서 · 세부인정내용이 필요하시면 견적 문의 시 함께 요청해 주세요.
